一、設備主要技術性能及描述

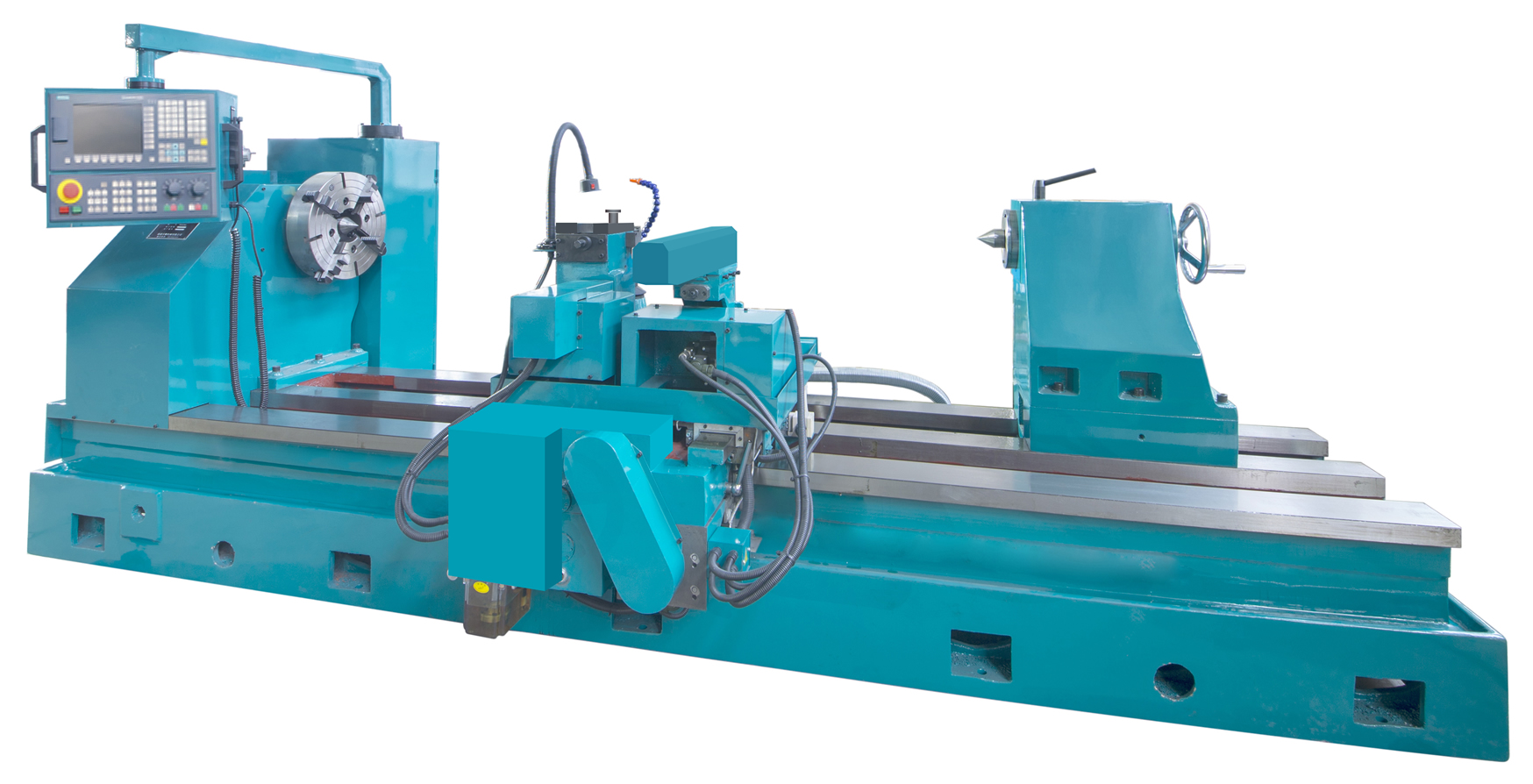

1、XK500G數控軋輥加工機床具備自動化程度高、加工精度高、切削效率顯著提高及操作簡便安全可靠等優點，可在球墨鑄鐵軋輥及碳化鎢輥環，高速鋼軋輥上銑削加工月牙槽的機床；而且能夠加工英制BS標準、日本JIS標準和印度尼西亞SNI標準的通槽和螺旋槽。飛刀機構銑槽，擺動頭刻字、銑商標，可以一次完成；

2、機床床身采用三導軌形式、頭架等主件為封閉式框架式結構，內設稠筋，剛性高、穩定性能好，縱、橫向采用滾珠絲桿傳動，精度高剛性強。

3、機床床身采用一次成型的高標鑄鐵，充分消除應力，具備良好長期的穩定性和剛性，導軌采用中頻淬火處理，提高其表面的耐磨性能。并在數控龍門導軌磨床進行磨削加工，保證機床工作精度；

4、機床導軌及托板導軌均采用矩形導軌，移動結合面配有進口耐磨膠，通過數控磨削從而保證機床重復定位精度，兩滑動導軌采用雙剎鐵加底剎鐵結構，保證機床運行平穩，滿足碳化鎢輥環、高速鋼軋輥及大規格螺紋的加工需求；

5、橫向進刀導軌采用滾動直線導軌，減小摩擦阻尼，提高移動精度。正常使用情況下直線導軌保證 10 年不磨損。

6、XK500G機床飛刀銑槽機構、擺動刻字機構獨立設計，獨立安裝在一個橫滑板上，兩個機構互不干涉。共用電機和驅動,通過按按鈕K8即可兩個銑削頭切換。飛刀銑削機構能滿足各種規格的月牙槽快速銑削，擺動銑削機構能滿足銑削用戶各螺紋鋼規格、廠標，通過K8按鈕切換兩個銑削機構。

7、采用全新設計的齒輪傳動結構，所有齒輪采用成型磨削加工使主軸轉動平穩傳動扭距大，剛性強。銑削主軸采用BT30型，特別適用銑削大規格竹節鋼槽型。

8、銑削機構刀桿支撐座安裝我廠發明的具有自主知識產權并獲得國家專利的高剛性支撐，對碳化鎢輥環銑削加工輕松、質量好、消耗低。

9、機床主軸箱Y軸采用銅蝸輪傳動蝸桿通過數控蝸桿磨床加工，精度高、接觸面好轉動平穩使用壽命長，對銑削大輥經軋輥、大規格螺紋鋼的加工具有明顯優勢。

10、采用德國西門子原裝進口808D高性能的數控系統，控制器操作屏幕采用LCD液晶顯示，可中英文對照，可自動切削不同旋向、任意升角、任意跳槽方式、任意間距的月牙槽，也可完成等高肋（包括日標竹節鋼和螺旋鋼）的加工,在操作加工過程中可以進行進給量調整。縱向移動采用滾珠絲杠，可自動移動；

11、采用西門子808D數控系統，實現四軸三聯動的功能,具有畫面圖形顯示自動編程、自動計算銑槽功能，操作方便簡單；

12、在銑削月牙槽單槽結束后,自動移動另一個孔型銑削時,出現偏離,不需要停機,可以實現邊銑削邊精確調整;

13、采用西門子808D數控系統，實現四軸三聯動的功能,具有自動編程、自動計算銑槽功能，操作方便簡單；

14、機床可自動作任意等分的分度或空格；

15、使用專用切削刀具，銑槽速度快。具有對刀簡單方便，編程格式固定的功能；切削速度可任意調整，能夠滿足各種螺紋鋼軋輥硬度的加工要求；

16、具有軋輥孔型無需車光可二次加工回原零位功能，跳橫肋具有連續跳橫肋任意條及任意間斷跳橫肋任意條的功能，更換刀具定位準確；

17、機床具有完善的、可靠的各種安全保護功能和潤滑系統。配有自動潤滑系統對導軌及絲桿進行自動潤滑。

18、加工的軋槽，質量符合GB1499.2-2018的要求。確保鋼筋達到GB1499.2－2018標準尺寸、精度要求，同時保證滿足加工美標、日標及英標鋼筋標準；

19、 頭架采用莫氏5號頂尖定位（可根據用戶軋輥圖紙頂尖角度的要求大小定做頂尖），Ф400四爪卡盤鎖緊，尾架采用套筒式內置回轉頂尖定位，剛性強精度高，能抗強切削及超重承受重負荷；

20、機床出廠嚴格按72小時連續運行試驗，確保機床穩定性；

21、電氣箱采用全封閉結構，防塵效果好（熱交換器外部循環）,適用在鋼廠金屬粉塵多的情況下,數控系統無故障；

1．加工軋輥最大直徑D                              500mm

2．加工軋輥長度L                             100~ 2500mm

3．適用螺紋鋼規格d                               6~50mm

4．飛刀銑頭主軸最高轉速n                         600rpm

5．?dāng)[動銑頭主軸轉速n                       8000-12000rpm

6．頭架主軸錐孔                                 莫氏5號

7．頭架主軸用卡盤                              400mm四爪

8．?dāng)[動銑頭主電機功率                    HDK85-12/24Z 1.5-2.0kw

9．工件回轉進給速度                          50~600o/min

10．工件回轉快進速度                           4000o/min

11．?dāng)[動銑頭擺動速度                         40~600o/min

12．冷卻泵電機                        120W∽3相380V/50HZ

13．控制系統                          西門子SINUMERIK 808D

    伺服驅動、電機                       西門子SINUMERIK

14．控制系統工作電源                          ~220V  50Hz

15．編程最小設定                         0.001mm、0.001o

16．伺服電機輸出扭矩        X軸（飛刀軸） Z軸（擺動軸）：3.5KW；

                                           Y軸（軋輥軸）：2.0KW；

                                           A軸（縱向移動軸）：1.75KW；

                                           C軸（進給軸）：2.0KW；

17.縱向移動（采用滾珠絲杠伺服電機）           自動移動

18．機床外形尺寸（長×寬×高）           4600×1750×1700mm

19.機床重量                                     6T
